丝网印刷UV固化的电子雕刻凹版制版

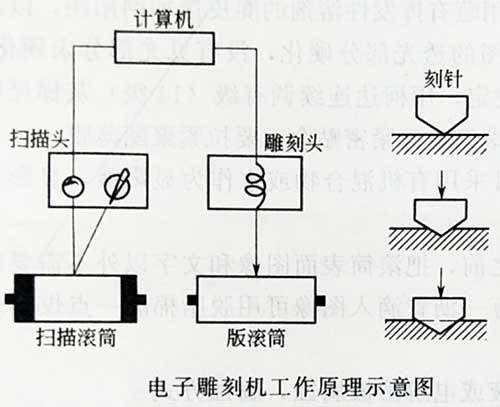

丝网印刷UV固化的电子雕刻凹版,是一种现代化的制版方法,它集现代的机、光、电、电子计算机为体,可迅速、准确、高质量地制作出所需要的凹版。最基本工作原理是:光电扫描—数据处理— 电子雕刻,如图所示

按其雕刻刀具的不同可分为:电子机械雕刻法、激光雕刻法和电子束雕刻法。

电子机械雕刻法
丝网印刷UV固化的电子机械雕刻法是发展较快的一种高速全自动凹版网孔形成的方法。它改变了以往腐蚀形成的凹孔,而是由钻石雕刻刀直接对凹版铜面进行雕刻而成。其工艺是先将原稿电分为网点片或连续调片,通过扫描头上的物镜对网点片或连续调图像进行扫描,其网点大小或深浅程度是由扫描密度的光信号大小转换成电信号大小后输入电子计算机,经过一系列的计算机处理后,传递变化的电流和数字信号控制和驱动电雕钻石刻刀,在镜面铜滚筒表面上雕刻形成大小和深浅都不同的凹版网孔,其形成原理如上图所示。

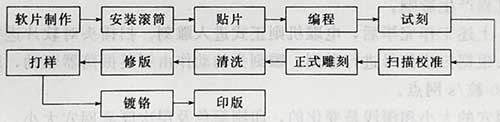

现以K304电子雕刻机的工作过程为例,来说明机械电子雕刻的工艺过程。其工艺流程如图所示。 1.软片制作
根据电子雕刻机转换头的不同(分为O/C转换头与O/T转换头两种),可分别采用连续调和扫描网点软片。若采用O/C转换头,软片应采用伸缩性小的白色不透明聚酯感光片拍摄而成的连续调软片;若采用O/T转换头,软片应采用扫描加网软片。软片可用阳图,也可用阴图,主要根据加工件复杂程度和要求而定。
2.滚筒安装凹印机滚筒可分为有轴滚筒和无轴滚筒两种,无轴滚筒安装时须用两顶尖顶住凹版滚筒两端锥孔,有轴滚筒必须在两端轴套上安装后用联轴器与电雕机连接,滚筒安装好后,应用1:500的汽油机油混合液将滚筒表面的灰尘、油污、氧化物清除干净,使滚筒表面洁净无污。
3.软片粘贴粘贴前,用干净的纱布加适量无水酒精将软片与扫描滚筒表面揩干净粘贴前,软片中线应与扫描移动方向垂直,并与扫描滚筒表面完全紧密贴合,否则因扫描焦距不准,成像发虚,影响雕刻的阶调层次和清晰度。
4.丝网印刷UV固化的电子雕刻凹版制版程序编制
程序编制是指给电子计算机为控制电雕机工作而输入的相应数据和工作指令,程序编制必须熟悉产品规格尺寸、客户要求、版面排版,并根据图案内容、规格尺寸选用网线、网角、层次曲线。版面开数尺寸较大的层次图案,宜用较粗线数如60线/cm,并按黄、品红、青、黑使用相应的网角和层次曲线。若复制规格尺寸较小、层次又丰富的图案,宜用较细线数如70线/cm,才能反映细微层次。而文字线条图案则宜采用较硬的层次曲线。
