底版也称原版,是UV固化机丝网印版晒版的依据,丝网印版晒版用的底版一般为阳图底版,在丝网印刷中,制作模版需要一个透明阳图底版进行制作。透明阳图底版可采用手工、照相或一些其他方法制作。

(一)手工底版制作工艺

手工制作底版的方法一般有两种,即描绘法和刻膜法

1.描绘法 采用手工,把原稿上的图文描绘到透明薄膜(如涤纶片基)或绘图纸(硫酸纸)上制成底版的方法,称为描绘法。描绘法制作底版时,把原稿放在平台上,然后在其上面加上透明软片并予固定,用墨在软片上绘制成图像。用毛笔或钢笔所描绘的线或文字应是均匀的全黑色的,干燥后不能有裂纹或针孔。为防止干裂可在墨汁中混入少量的砂糖,为了消泡可加入少量啤酒。若使用市面上出售的红褐色的软片,就不用担心干裂,而且干燥也很快。总之所描绘的图形部分重要的是要能充分遮光。这种方法适于制作大型的精度要求不太高的图案和文字,如精度要求高,就需用制图仪或照相法制作。

要求尺寸精度高的图案,应当使用无伸缩性软片,或把软片贴在玻璃板上制作底版,但须把无伸缩性的聚酯软片进行单面消光处理。绘图纸亦称透明纸、硫酸纸,只适用于做精度要求不高,图面不大的底版

2.刻膜法

把剥膜片蒙在原稿上,用雕刻刀依照原稿图案的轮廓挖剪,去掉不必要部分,只留下需要部分的制取底版方法,称为刻膜法。这种方法作业快,切边齐,图案准确。其所使用的剥膜片是透明片基上复合了一层能遮挡红光的薄膜制成的,俗称红膜。

刻膜的另一种方法是在一块硬透明塑料片上,涂一层透明纤维素胶膜,成为一块刻膜板。将它蒙于原稿上,用刻针刻绘(而不是切刻)图像。刻毕后,用适当的油墨涂擦版面使刻线着色不透光,刻线外的油墨能被抹净,保持透明,成为一块阳片。此法刻得的线条十分精细,但是不便做面积刻绘,故只适用于细线作业。

手工制作阳图底版的方法,适用于精度要求不太高的底版制作,高精度的底版可用机器制作。如果印刷品要求阶调、彩色、放大与缩小时,就采用照相法制作底版了

3.压敏转印法

在透明片基上预制有标准的字体及常用符号,且涂有一层特种压敏胶制成的。在压力作用 下字符能与图面粘牢,而与转印片基脱离,达到转印的目的,使用十分方便。

4.绘画法

在制作底版时,在软片上直接设色绘画。制版后进行多色套印,套色印刷时随时观察色调情况,及时校色,对照原稿修改。

(二)丝印底版照相制版工艺

照相制版是现代丝印制版的主要方式。它是通过照相设备,把要复制的文字、图案按要求,放大或缩小,一般先拍成阴图片,再翻拷成丝印制版用的阳图底版照相制作底版,不仅可以提供非常精细的线条、文字底版,还可以复制色彩、阶调复亲的图案,制出符合丝印制版要求的分色底版。因此,照相制版在丝印制版工艺中占有重要地位。

丝印照相制版工艺可分为线条、文字稿照相,单色网目调照相,彩色网目调分色照相三大类。用照相法制取底版,操作简便,速度快。自动显影机和自动定影机的出现,使照相制版工艺逐渐走向机械化和标准化照相制版时应注意如下几点1.加网线数的确定。

(1)以承印物材料的性质、形态不同选择加网线数

①普通网点:大面积网点UV固化机印刷,加网线数为12~14线/cm;一般的网点印刷,包括细线和细字的印刷,加网线数可为20~24线/cm

②成型物印刷(选尼龙丝网)。若印刷高线数的网点,加网线数为24~35线/cm

③纺织品印刷(选单面展平单缕聚酯丝网)。粗布网点印刷,加网线数为10~14线/c人造布上印细线图文和网点时其加网线数为15~18线/cm

④T恤衫印刷(选用聚酯丝网)。印刷数字和色块,加网线数为10~12线/cm;印刷细图案,加网线数为12~14线/cm;单色或网点套印,加网线数为14~18线/cm

(2)以观视距离确定网点大小与观视距离有直接关系。一般情况下,网点越大,其观视距离应大,观测效果才良好。印刷效果应以视觉观测距离内所反映的视觉效果的优劣来体现。对大多数印品,观测距离在457mm之内,选用33线/cm的加网线数;如果印品的观测距离大于或等于914,可选用18线/cm的加网线数,这样高光部分虽有网点丢失,但眼睛是无法觉察的,因此应根据印品的观视距离确定阳图片的加网线数。

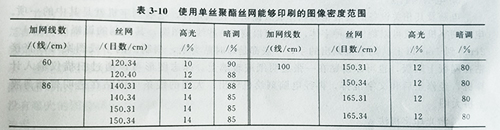

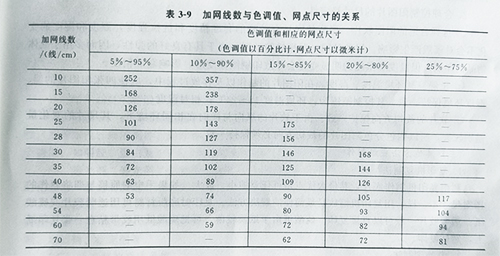

(3)印品的色彩与阶调的控制在彩色叠印中,通过高调部位的UV固化机网点并列及在暗调部位的网点重叠再现色彩与阶调。如果分色阳片的加网线数过低,则很难通过改变网点的大小。来控制印品的色彩和阶调;如果分色阳片的加网线数过高,因单位面积内网点数目过多,网点密度不易控制,使印品的质量很难稳定。表39为加网线数与色调值、网点尺寸的关系。表3-10为使用单丝聚酯丝网能够印刷的图像密度范围。
