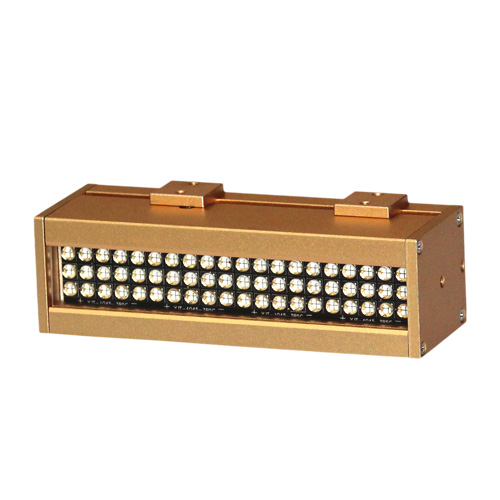

隧道炉UV固化灯头

产品型号/Model:YJT-CT3-150 冷却方式/Cooling way:水冷/Water cooling 发光面积/UVLED light-emitting area:长度任意/customized*271mm 照射头尺寸/UVLED light size:长度任意/customized*52mm*60mm 光源品牌/LED brand:LG 光...
  • 详细介绍
产品型号/Model:YJT-CT3-150
冷却方式/Cooling way:水冷/Water cooling
发光面积/UVLED light-emitting area:长度任意/customized*271mm
照射头尺寸/UVLED light size:长度任意/customized*52mm*60mm
光源品牌/LED brand:LG
光源类型/LED type:7070
波长/Wave length:415nm~405nm~395nm~385nm~365nm
辐射度/Radiation intensity:1-20W/平方厘米
电压/Voltage:AC110V or AC220V
控制箱尺寸/Controlbox dimension:按实际功率配/Tomatch depend on the real power

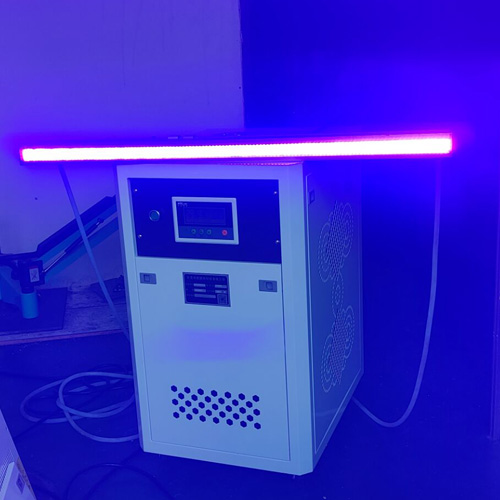

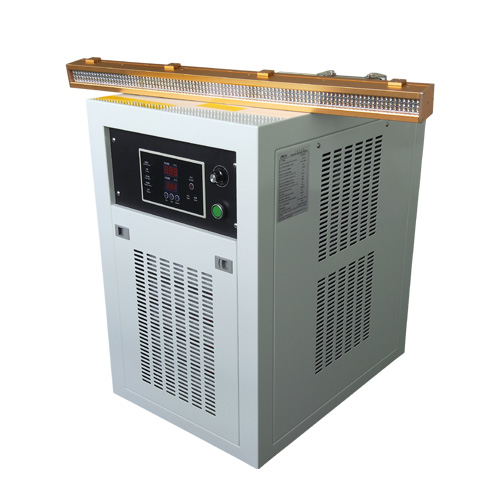

冷水机尺寸/Chiller size:按实际功率配/Tomatch depend on the real power
优杰特隧道炉UV LED照射头固化的技术参数
优杰特隧道炉UV LED照射头垂直光固系统拥有以下优点:
1.用于紫外线固化产品
2.在线传输模式,与前后设备接驳,实现生产自动化。
3.炉内产品堆叠式排列,缩短了设备长度,减少车间占地,便于车间规划。
总结出垂直UV固化系统拥有以下优点:
1、极大地缩短设备了长度,提高空间利用率,占地面积小;
2、垂直UV固化系统传动方式采用步进方式,智能化拓展空间要大。如果采用机械手就可以取消人工手工放板,可以实现多机一人就可以完成供料维护;
3、垂直UV固化装置布置远少于水平运输模式,节能效果明显。
传统隧道炉UV固化流水线
A提升机: 将下层治具回转线(H)输送过来的产品提升至上层
B接驳台:在此接驳台处,拿取固化完成的产品,装未附胶的产品装进治具
C点胶机:依据产品要求,点胶
D接驳台:缓冲点胶完成后进入立式炉的产品
E隧道炉:固化点胶完成的
F接驳台: 缓冲UV固化完成进入提升机的
G提升机:将上层UV固化完成的产品输入至下层
H治具回转线:将线体尾部产品回转至线体前端
优杰特隧道炉线体示意说明
A、提升机: 将下层治具回转线(H)输送过来的产品提升至上层
B、接驳台:在此接驳台处,拿取固化完成的产品,装未附胶的产品装进治具
C、点胶机:依据产品要求,点胶
D、接驳台:缓冲点胶完成后进入立式炉的产品
E、立式隧道炉:固化点胶完成的
F、接驳台: 缓冲固化完成进入提升机的
G、提升机:将上层固化完成的产品输入至下层
H、治具回转线:将线体尾部产品回转至线体前端
