UVLED固化灯设备的紫外线光照固化无水胶印印版是采用硅胶来代替润版液，利用其地表面能来排斥油墨。无水胶印印版由铝板基层、底涂层、感光层、硅胶层和表面薄膜层组成。

UVLED固化灯设备的紫外线光照固化无水平板有阴图型无水平板和阴图形无水平板两种形式。

一、UVLED固化灯设备的紫外线光照固化的阴图形无水平板

1.UVLED紫外线光照固化印版板材的结构

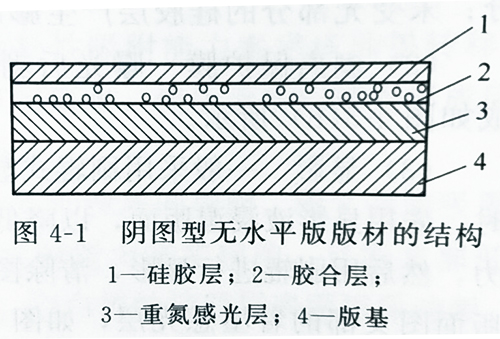

UVLED紫外线光照固化阴图型无水平版版材的结构如图4-1所示。印版版基采用铝板,版基厚度一般为0.13~0.3mm。在版基上首先涂布重氮感光层,感光层与PS版基本相似。为使重氮感光层与外层进行黏合,在重氮感光层上涂布胶合层,胶合层为感光性重氮化合物。外层为硅胶层,由硅氮烷组成,通过硅橡胶硬化或进一步聚合而成,其本身就具有很好的抗墨性,所以印版的空白部不用着水也能进行印刷。

2.制版

无水平版制版工艺过程与PS版基本相似,其工艺过程如图4-2所示

无水平版版材表面呈浅蓝色,版面上覆盖有透明的玻璃纸保护层,晒版时应先将其剥版材表面与阴图密附,用紫外线光源进行曝光,然后进行显影,用清水冲洗并干燥后,即可制成平版。为了保护版面,应用玻璃纸覆盖版面。

3.UVLED固化灯设备的紫外线光照固化印刷

首先将印版装于印版滚筒上,然后将保护层揭下,用软纱布抹上专用清洁剂轻轻擦拭版面。对于橡皮布没有特殊要求,采用一般平版胶印用橡皮布即可。印刷压力与PS版相同。滚筒衬垫为中性衬垫

二、阳图型无水平版

阳图型无水平版胶印,目前应用比较广泛,以日日本东丽无水平版版材结构本东丽无水平版为例说明其版材的结构及制版工艺过程

1.UVLED固化灯设备的紫外线光照固化板材的结构

如图43所示,版基为铝板。在版基表面涂布白色底涂层 的是增加感光层与版基的结合力。在底涂层上涂布感光液,是形成印版图文部的基础。感光层上的硅胶层是由二官能团和三官能团的有机硅单体经水解、缩聚而成的网状有机硅高分子材料,是构成印版空白部的基础。在硅胶层上压合透明保护膜可以在曝光前保护版面;提高阳图片的真空密附性;隔断氧气,以促进感光层的光聚合。

2.制版工艺

东丽无水平版制版工艺过程如图4-4所示

(1)曝光如图4-5(a)所示。将阳图片与保护膜密附,进行曝光。所用光源为金属卤素灯、高压水银灯,光源的光谱波长范围为350~420nm。曝光后,版材受光部分的感光层因吸收光谱而产生光聚合反应退色,同时与上层的硅胶层产生光粘接,形成版面空白部分;未受光部分的硅胶层产生膨润而浮凸。

(2)剥离保护膜 曝光后剥离保护膜,版面的构成如图4-5(b)所示。

(3)显影一般采用刷辊式显影机进行显影。显影(a)时,先用显影液浸湿版面,以降低硅胶与感光层的接合力,然后用刷辊进行显影,清除图文部的硅胶层,露出版面图文部的着墨感光层,如图4-5(c)所示。所用显影液以聚丙烯乙二醇或聚乙烯乙二醇为主要成分。

(4)后处理 显影后应进行染色处理,以便于检查印版质量,如图4-5(d)所示。即有了所要求的印版。

(5)印刷版 印版的空白部分为斥墨的硅胶层图文部分为仅低于硅胶层表面2μm的感光层,所以这种印版属于平凹版。

三、UVLED固化灯设备的紫外线光照固化的无水胶印CTP版

传统有水胶印CTP版的制版过程为:曝光、显影、水洗、上保护胶、烘干。其中使用的显影液具有毒性,直接排放会对环境造成污染,且回收则成本较高。无水胶印CTP版在制版过程中使用水性显影液,显影后的液体对环境没有污染,进行简单处理即可。无水胶印CTP版的制版过程如图4-6所示

(3)冲版揭膜后的印版,应放置于专用的无水自动冲版机中进行冲版。冲版的过程分为前处理、水洗、后处理和再水洗等步骤。前处理是使用前处理液破坏感光部分的感光层与硅胶层的界面;水洗是使用毛刷刷洗印版表面,将感光部分的硅胶层剥离,同时将残留的前处理液冲洗干净;后处理是将裸露出的图文部分进行着色,以提高印版的检查效果;对印版进行再次水洗,去除多余的染色物质。

(4)烘干水洗之后,无水胶印CTP版须采用冷风烘干

无水胶印CTP版很容易被刮花,所以,完成制版的无水胶印CTP版重叠放置时,应使用隔版纸进行保护。长期保存的无水胶印CTP版,其图文部分的着墨性能会下降,因此在印刷前须用洁版液清洗图文部分。
