不同形式UV固化的喷墨印刷机系统讲解

日期:2019-08-23 16:13 作者:admin

不同形式UV固化的喷墨印刷机系统讲解之喷墨印刷的组成系统

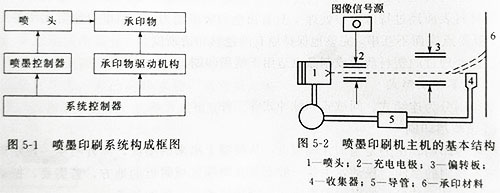

不同形式UV固化的喷墨印刷机系统讲解整个印刷系统主要由信号输入装置和喷墨印刷机主机组成,图5-1所示为其原理框图。其中喷墨印刷机主机的基本结构如图5-2所示。图中1为喷头,由墨水腔和内装的压电晶体组成;2为由图像信号控制的充电电极;3为偏转板,将带电与不带电的墨滴分开;收集器4和导管5构成一个供墨循环系统;6为同步驱动运行的承印材料。
不同形式UV固化的喷墨印刷机系统讲解
原稿信息首先由信号输入装置输入到喷墨印刷主机部分的系统控制器,然后由它来分别控制喷墨控制器和承印物的驱动装置。喷墨控制器首先使墨水粒子化,接着墨滴经过根据记录信号变化的充电电极时感应上静电并使之带电,带电的墨滴在偏转电极中加速并改变方向,以高速喷射冲击到承印物表面上,形成图像和文字。而未带电的墨滴则直接射入墨槽内以便循环使用也有些装置是带电的墨滴经偏转电极后回收再利用,而不带电的墨滴则不发生偏转直接射到承印物上构成图像和文字,这只是图像信号处理的方法不同而已
不同形式UV固化的喷墨印刷机系统讲解之喷墨印刷机
按照喷墨系统向承印物表面喷墨的速度、墨滴的形成,以及如何控制墨滴在空气中的运行,可将喷墨印刷机分为连续式喷墨印刷机和间歇式喷墨印刷机两大类。
1.连续式喷墨印刷机
连续式喷墨印刷机又分为连续、连续阵列、连续区域可调喷墨印刷机
(1)连续喷墨印刷机之初是使用单个喷头来喷射墨滴,从墨水腔中经喷嘴喷出一束细小的墨滴,受到高频振荡作用便会被分散成均匀而稳定的墨滴。飞出的墨滴再经磁偏转作用被导到承印材料特定的区域形
成一种较为粗糙的点阵式图像。主要用于高速流水线上产品的商标、生产日期、批号等印刷。通过调节油墨泵的压力和压电晶体的高频激励电压,可以改变墨滴的喷射速度,如图5-2所示。
(2)连续阵列喷墨印刷机由许多个喷嘴按阵列式排列组成,如在金属板上刻蚀一系列小孔、墨水腔中的油墨通过压电晶体的谐振器分裂成为一串单个的细小墨滴,每个喷嘴中都可以喷射连续的墨滴流,而墨
滴流中的每一墨滴又能独立受到控制,并且墨滴的大小和间距都是均匀的,分辨率达300点/m,每点有8个灰度级。压电晶体的振荡频率决定着墨滴形成的准确速率。现在常用的阵列长度大约为2.5in,每英寸
有240个喷孔,总数超过1000个需要时还可增加印刷宽度。
(3)连续区域可调喷墨印刷机是连续喷墨印刷机的变种,它采用区域可调的喷墨方法,能将不同的墨滴流对准每一点,从而产生类似凹印半色调的效果,幅面可达30n×40in,分辨率为300点/in,并每点带有32个灰度级。但速度非常慢,适用于高质量的彩色图像印刷。
2.间歇式喷墨印刷机

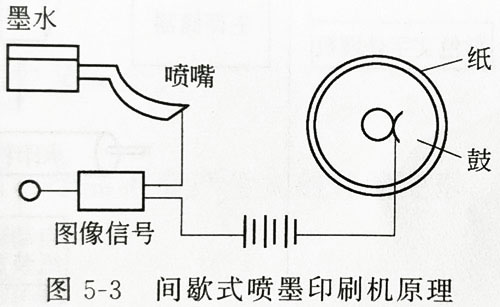

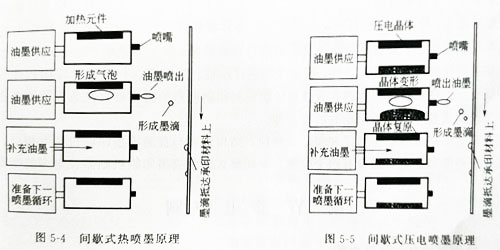

间歇式喷墨印刷机是一种使墨滴从喷嘴中喷出并立即附着在承印材料上的方法,如图5-3所示。是常用的方式是利用加热方法来使墨水腔中的少量水基性油墨汽化以形成气泡,随时使墨滴从喷嘴中喷出去,如图5-4所示。墨水腔在下一个墨滴喷射出去之前,要重新注满,因此速度较低。
不同形式UV固化的喷墨印刷机系统讲解
另一种方式是采用压电晶体的振动来产生墨滴。当喷头内的压电晶体被电流激励时,压电晶体的形状产生变形,表面凸起呈月牙形,并凸向墨水腔,从而推动墨滴从喷嘴中喷出,如图5-5所示。这种方式也适用于溶化的固态蜡基油墨的喷射。
不同形式UV固化的喷墨印刷机系统讲解
大多数间歇式喷墨印刷机的喷头都采用复合喷嘴阵列排列以增加系统的油墨通过量,提高喷墨速度。这种间歇式喷墨印刷机由于加热方式的不同,它又分为两种,固态喷墨印刷机和热嘴墨印机固态嘴墨印刷机使用蜡基颜料油墨,不含任何溶剂,从喷中喷射出去的墨滴都会在印物上立即凝因,不会透过水印物表面,因而形成清晰、稳定的图像,同时,蜻基油墨呈色剂是颜料。具有良好的防退色性。
热喷墨印刷机的加热元件为发热电阻的加热板,使用水基性的染料溶液。加热板在墨水差的一侧,另一侧充油墨,当加热板退升至高于油 点时,与加热板直接接触的油汽化后形成气浪,气泡的压方推动是滴从喷晴中出,在承印物上形成图像和文字。
不同形式UV固化的喷墨印刷机系统讲解之彩色喷墨印刷

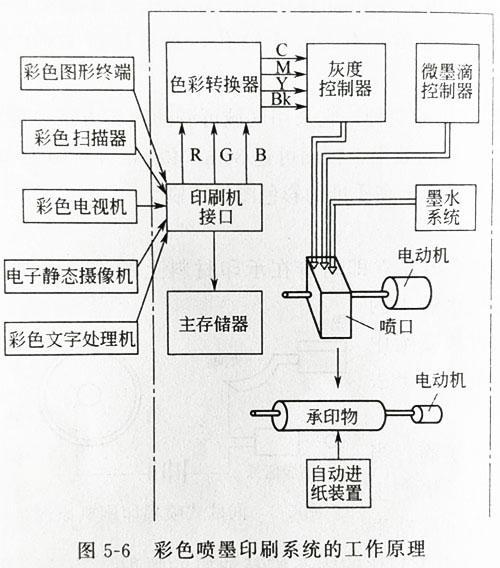

彩色印刷广泛应用丁字打样彩色印、它的主机可以从多种不同的信息接收彩色信息,如彩色图形继端、彩色描器彩色电机、数字鼠相机以及彩文字处理机怎各种模拟式原搞和数字式原秘,信∴将色光的二基色红、绿、曹信息透至年机接L,首先将要复制的信息存入土存器,然后由色彩转换器将红、绿、蓝色信息转换为青、品红、黄,黑四色油添的色,加网信号,共山发度控制器控中性灰,将上述种颜色的油墨信号分别送至相应色别头的电板上,以控制巾中, 喷射油墨、微墨滴控制系统主安是控制墨滴的产斗使之处于稳定状态,油墨系统则是用来供应和回收油墨。通过承印物策的转动和多色 头的水平扫描移动完图5-6彩色墨印系统的工作拜 成墨印别过程,比种印刷的分辨率可达40点/mm,其工作原理如图5-6所示。
不同形式UV固化的喷墨印刷机系统讲解
色彩管理对于印别过程中颜色冉现的一致性具有十分重要作用,对于喷墨印刷间样也具有重要的意义。特别是印刷打样,必使用色彩管理软件进行色彩的校准,使输出的印刷样稿能再现原稿样张。要想尽量获得真实的颜色印敏效果,除了应选购档次较高的喷墨印刷设备及相关配件如墨盒、纸张之外,还要注意打年机,显示蓄,扫描器和应用软件的色彩看理系统设定,色彩管理软件的有效性直接影响到印色彩的真实性,有效地使用色彩管理系统是实现高质量彩色喷墨印刷的前提条件。
彩色喷墨印刷机也有连续式和间歇式两种,结构形式与普通喷墨印刷机基本相似,其中连续式彩色喷墨印刷机一般设有四个喷嘴,而间歇式彩色喷墨印刷机则需设置更多的喷嘴。
