凹版印刷的直接制版工艺

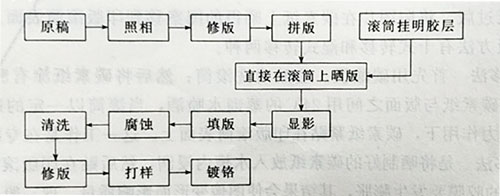

凹版印刷的直接制版工艺过程如图所示,曝光时,空白部分的胶膜见光被硬化,图像部分的胶膜未受光,所以未硬化。显影时未硬化部分的胶膜被水冲走露出铜面,硬化部分胶层不溶于温水,以微微凸起的浮雕形式存留于滚筒表面。在腐蚀过程中,这些硬化了的胶膜保护滚筒表面不被腐蚀,而露铜部分的表面铜逐渐失去两个电子变成二价铜离子不断进入电解液,从而形成了大小不同的腐蚀凹坑,这种腐蚀俗称网格。其深度相同,而表面积不同。其制版工艺流程如图所示。

1.照相照相过程与间接法制版的照相过程相同。无论是天然色正片原稿,还是反射原稿,都要先将原稿翻成阴图,再将阴图接触加网翻制成阳图。
2.脱脂去污处理其目的为了清洁印版滚筒的表面除去滚筒上的油污及氧化膜。除油采用混合溶剂(50%二甲苯+50%醋酸乙酯)或碳酸钙粉末糊。除氧化膜采用混合酸(2%盐酸 乙酸)或砂膏。

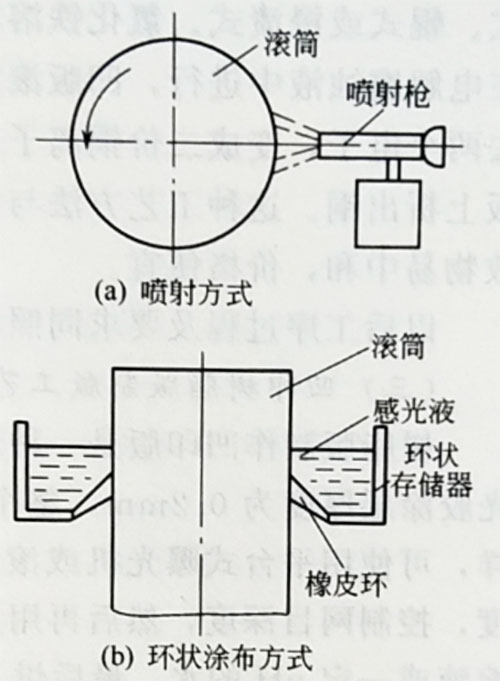

3.感光液涂布将感光液涂布于滚筒表面,有喷射方式和环状涂布两种方式,如图1-5所示。前者使用喷射枪向转动的滚筒喷射感光液,它根据滚简的周长调节喷射量来控制感光液的胶膜厚度。后者在镶上橡皮环的存储器里装满感光液。将存储器从滚筒上端垂直地缓慢滑向滚筒下端进行涂布,它要根据滚筒直径的大小改变环状存储器的滑移速度来控制胶膜的厚度。常用的感光液有三种:聚乙烯硅酸酯感光液、光致抗蚀剂组成的感光液和常用的以聚乙烯醇为主体的重铬酸盐感光剂。
4.晒版晒版的方式大致可分成三种,如图所示。
①叫普西尔方式[图 将加网阳图包裹在滚筒上,用两根辊子压住加网阳图。
②种叫梅特恩海默方式[图 ]:拉紧加网阳图两端,将它紧密附着于滚筒上。
③叫阿契格拉夫方式[图1-6(c)]:用透明的张力膜使加网阳图紧密附着在滚筒上。 晒版是把加网阳图包裹在滚筒上，一面转动滚简,一面用贯穿整个滚筒长度的细长光窗狭缝中透出的光亮对滚筒进行曝光。曝光过程中始终用蘸有挥发性溶剂的麂皮揩加网阳图以消除沉积在阳图和滚筒之间的灰尘。曝光后,加网阳图的透光部分硬化,曝光速度由工作性质决定,用柯达连续调有级测,以曝光后第6级出影为准。为了使加网阳图与滚筒表面紧密贴合,要拉紧聚酯薄膜。 5.显影及清洗根据感光液的性能不同,可采用有机混合物或水作为显影液,是影方法采用浸渍法、冲洗法均可。
6.涂防腐剂涂防腐剂又叫填版。在腐蚀之前,把滚筒表面图像和文字以外不需要腐蚀的地方用沥青覆盖起来。填版时要十分细心,万一沥青滴入图像可用脱脂棉蘸一点煤油轻揩去,切不可用二甲苯擦。
7.电解腐蚀，凹版滚筒腐蚀可用氯化铁溶液或电解溶液腐蚀,腐蚀方式一般采用喷射式、辊式或浸渍式。氯化铁溶液腐蚀的原理和过程同照相凹版间接法制版。电解溶液腐蚀是在电解腐蚀液中进行,凹版滚筒作阳极,不锈钢板作阴极,接通电流即可进行腐蚀。阳极失去两个电子,变成二价铜离子而进入电解液,二价铜离子在阴极上得到两个电子,在不锈钢板上析出铜。这种工艺方法与氯化铁腐蚀法相比较,简单稳定,易控制。电解溶液耗尽后排放物易中和,价格便宜
以后工序过程及要求同照相凹版间接法制版,不再重复。
