无水平板印刷机的输墨系统

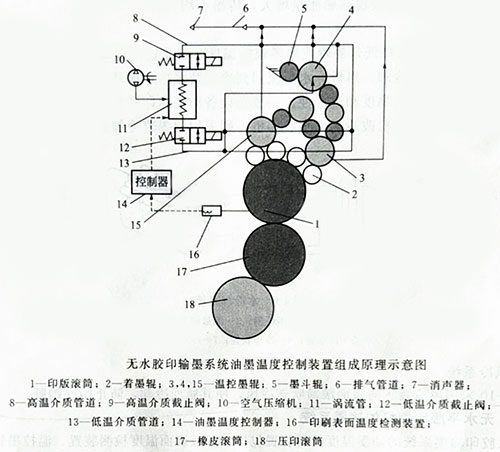

无水胶印输墨系统的油墨温度控制装置包括：印版表面温度检测装置、温控墨辊、油墨温度控制器、涡流管、低温介质管道、高温介质管道、空气压缩机及截止阀等部件组成,图所示为无水胶印输墨系统的油墨温度控制系统的组成原理示意图。
温度控制系统的核心部件为温控介质生成装置和油墨能量交换装置,其中温控介质生成装置采用涡流管11温控装置,涡流管装置利用高速气流作为介质,通过特殊结构进行能量分离,可以同时输出高温和低温温控介质,从而简化温控系统的组成,而油墨能量交换装置则采用窜墨辊3、4、15。
印版表面温度检测装置16将检测的温度信号反馈到油墨温度控制器14,控制器的闭环控制程序计算油墨温度的调整值,并将调整信号发送到涡流管伺服调节阀,对输入涡流管的高速气流进行能量分离,实现对输出参数(包括输出高低温气体温度、流量)的调整,并驱动冷热气体温控介质输出管上截止阀9、12的电磁铁相应动作,将相应的温控介质导入温控墨辊3、4、15内部流道,当介质流经墨辊后与墨辊表面的油墨进行能量交换,从而实现对油墨温度的控制调节。当需要降低油墨温度时,低温截止阀12开启,使低温气流进入温控墨辊(窜墨辊)内部，将油墨的热能带走,从而实现对油墨冷却;当油墨需要加热时,高温截止阀9开启,高温气流经管道进入温控墨辊(窜墨辊)内部,将热能传递给油墨,实现对油墨加热。
